3tier 아키텍쳐 구성하기

프로젝트/사이드프로젝트

3tier 아키텍쳐 구성하기_1

dudung__ 2023. 10. 30. 21:52

혼자 공부를 계속 하고 있고, 각각의 서비스는 사용왔다

또한, 아키텍쳐 자체는 draw.io를 통해서 이렇게 저렇게 그려봤지만, 본격적으로 서비스를 다 엮어서 해본적은 없기 때문에 한번 구성해봐야겠다는 생각이 들었다

● 아키텍쳐

● 네트워크

VPC 및 서브넷 설정
VPC 네트워크 대역 : 10.0.121.0/24 => 서브네팅 /28
서브넷의 개수 : 8개
서브넷 주소

=> 서브넷은 이렇게 구성했음

- vpc

- subnet

=> 구성도

- nat table

=> private subnet에 있는 서비스들이 공인망으로 나가기 위한 라우팅

- igw table

=> nat(서비스들의 아웃바운드 트래픽) + bastion-host => igw => 공인망

● 서비스

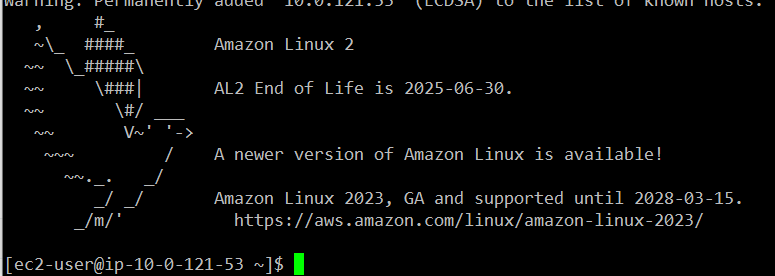

- bation host => 10.0.121.16/28

- web1 => 10.0.121.32/28

- web2 => 10.0.121.48/28

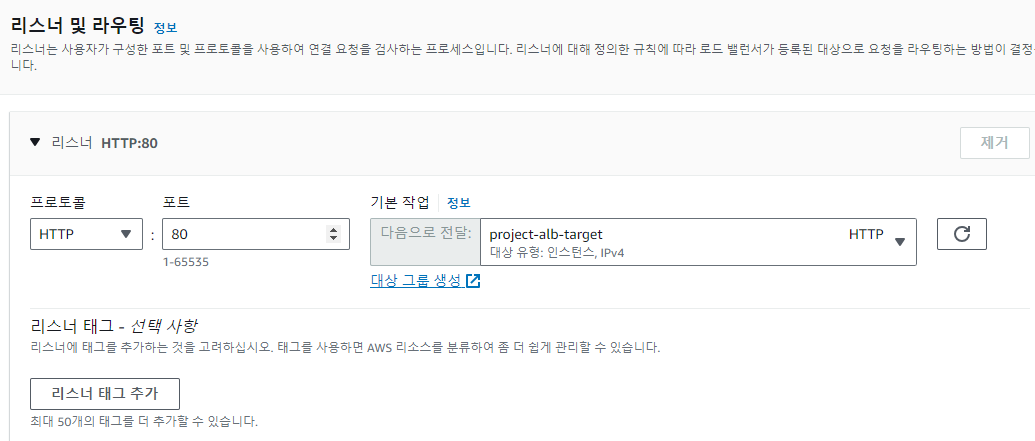

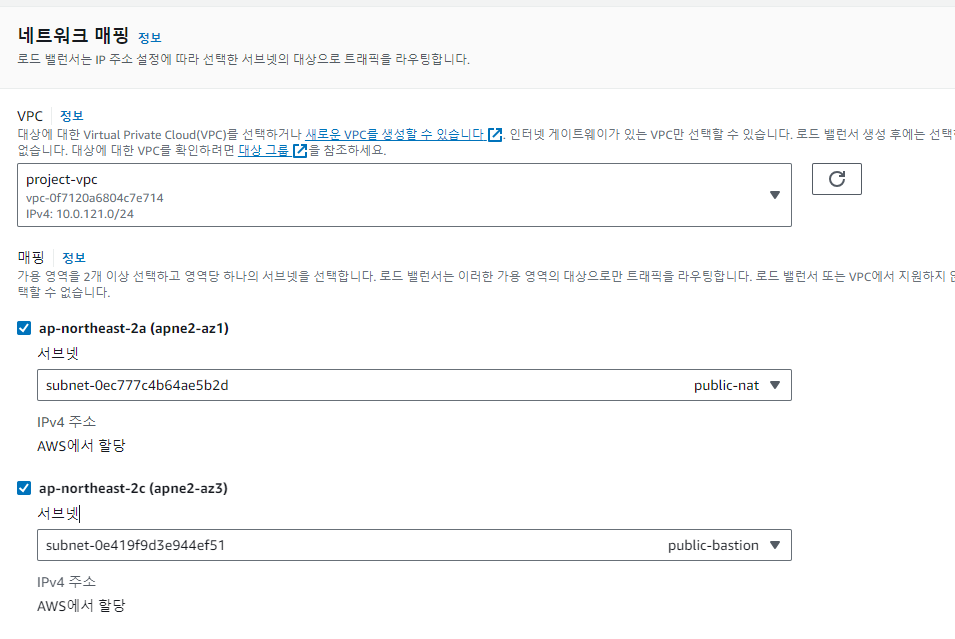

- ALB application loadbalancer

===> eip / 공인망이 박혀있는 서브넷들을 장착

=> target group -> web1 / web2

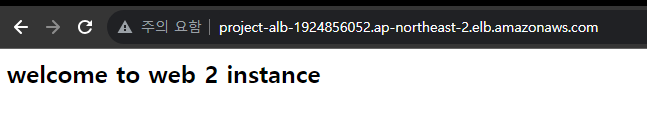

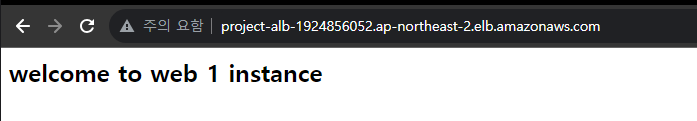

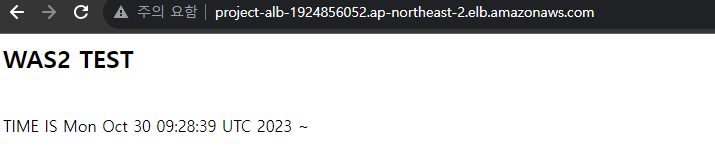

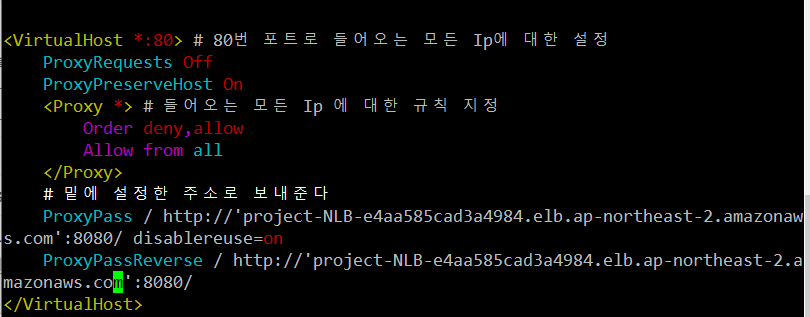

==> 외부 공인망 -> ALB 도메인 -> webserver 접근 및 로드밸런싱 확인

- was1 => 10.0.121.64/28

sudo wget https://dlcdn.apache.org/tomcat/tomcat-8/v8.5.95/bin/apache-tomcat-8.5.95.tar.gz

sudo yum install java-1.8*

java -version => 버전확인

tar xvfz apache-tomcat-8.5.95.tar.gz => 압축해제

mv apache-tomcat-8.5.95 /usr/local/tomcat8.5

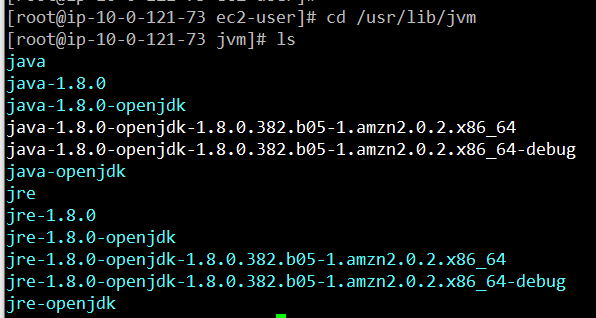

cd /usr/lib/jvm/

java-1.8.0-openjdk-1.8.0.382.b05-1.amzn2.0.2.x86_64

=> 받아온 jdk를 환경변수로 지정

sudo vi /etc/profile

export JAVA_HOME=/usr/lib/jvm/java-1.8.0-openjdk-1.8.0.382.b05-1.amzn2.0.2.x86_64
export CATALINA_HOME=/usr/local/tomcat8.5

export CLASSPATH=.:$JAVA_HOME/jre/lib/ext:$JAVA_HOME/lib/tools.jar:$CATALINA_HOME/lib/jsp-api.jar:$CATALINA_HOME/lib/servlet-api.jar
export JDK_HOME=$JAVA_HOME

export PATH=$PATH:$JAVA_HOME/bin:$CATALINA_HOME/bin

=> profile 파일을 쓰겠다고 말해줌 -> 확인

sudo vi /usr/local/tomcat8.5/conf/server.xml

    -->
    <Connector port="8080" protocol="HTTP/1.1"
               URIEncoding="UTF-8" -> 이거 추가
               connectionTimeout="20000"
               redirectPort="8443"
               maxParameterCount="1000"
               />

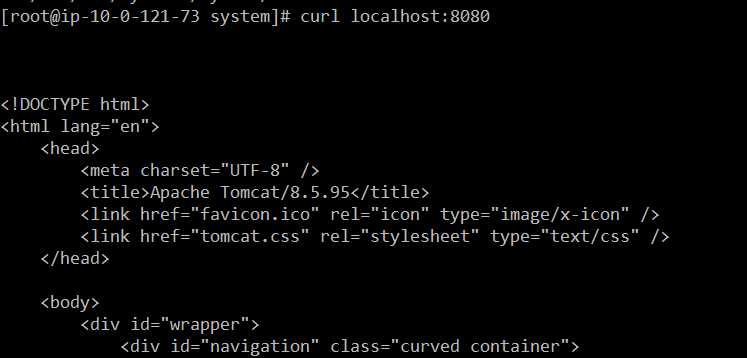

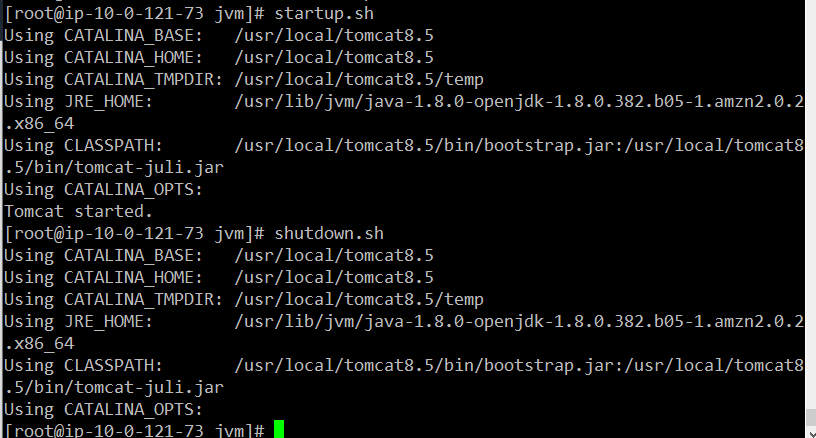

cd /usr/local/tomcat8.5/bin

chmod +x startup.sh
chmod +x shutdown.sh

vi /usr/lib/systemd/system/tomcat.service

[Unit]
Description=tomcat 8.5
After=network.target syslog.target

[Service]
Type=forking

User=root
Group=root

# 실행 파일 경로
ExecStart=/usr/local/tomcat8.5/bin/startup.sh

# 중지 파일 경로
ExecStop=/usr/local/tomcat8.5/bin/shutdown.sh

# 디렉토리 권한 770 && 새로운 파일 권한 660
UMask=0007

[Install]
WantedBy=multi-user.target
